限流孔板-多级限流孔板技术指标.定制生产.

限流孔板为一同心锐孔板，用于限制流体的流量或降低流体的压力。流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。

限流孔板作为节流元件，由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺要求的前提下，使用限流孔板代替调节阀来限定流量或降低压力，将会大大地降低投资和操作维修费用，因此在国外已被广泛地应用于工艺装置，对装置的安全运行起着重要的作用。

节流装置适用范围及有关技术指标:

节流件名称			适用管道（DN mm）	适用直径比B（d/D）	应用特点	流出系数不确定度Ec%	设计标准
角接取压标准孔板		环室式	50－500 50－500	0.2－0.75 0.2－0.75	适用于清洁介质其中GD结构适合高温高压条件下流量的测量	0.6－0.75%	ISO5167 GB/T2624－93
		夹紧环式	50－500	0.2－0.75	易于清除污物，可用于不太清洁流体流量的测量
		斜钻孔式	450－1000（3000）	0.2－0.75	易于清除污物，可用于不太清洁流体流量的测量
法兰取压标准孔板			50－1000	0.2－0.75	易于清除污物，适用于各种介质	0.6－0.75%	ISO5167 GB/T2624－93
径距取压标准孔板			50－1000	0.2－0.75	易于清除污物，适用于各种介质	0.6－0.75%	ISO5167 GB/T2624－93
角接取压标准喷嘴（ISA1932喷嘴）			50－500	0.3－0.8	压损小，寿命长，尤其适用于蒸汽流量测量	0.8－1.2%	ISO5167 GB/T2624－93
长径喷嘴			50－630	0.2－0.8	压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量	2.0%	ISO5167 GB/T2624－93
经典文丘利管	机械加工式		100－800	0.2－0.8	压力损失小，所需直管段小于孔板、喷嘴	1.0%	ISO5167 GB/T2624－93
经典文丘利管	粗焊铁板式		200－1200（2000）	0.4－0.7	压力损失小，所需直管段小于孔板、喷嘴	1.5%	ISO5167 GB/T2624－93
文丘利喷嘴			65－500	0.316－0.77	同上	1.2－1.75%	ISO5167 GB/T2624－93
1/4圆孔板			25－150	0.245－0.6	适用于低雷诺数	2.0－2.5%	DIN BS
锥形入口孔板			25－250	0.1－0.316	同上	2.0%	BS
圆缺孔板			50－1500	0.32－0.8	适用于赃污，有气泡析出或含有固体微粒的流体测量。	1.5%	DIN
偏心孔板			100－1000	0.46－0.84	适用于赃污，有气泡析出或含有固体微粒的流体测量。	1－2%	ASME
小孔板			12.5－40	0.2－0.75	适用于小管道流量测量	0.75%	ASME
透镜式孔板			12.5－150	0.2－0.75	适用于高压常温小管道流量测量	0.6－0.75%	ISO5167ASME
端头孔板			大于等于15	0.2－0.62		1.5－2.0%
双重孔板			25－400	0.2－0.8	适用于大流量测量
限流孔板

产品选型说明

型号规格								说明
	XMYB—LGXL							限流孔板
介质		Y						液体
		Q						气体
		Z						蒸汽
连接方式			1					法兰连接
			2					对焊连接
法兰材质				C				碳钢
				S				不锈钢
				O				其它
结构形式					K1			单孔
					K2			多孔
					B1			单板
					B2			多板
公称压力						06		0.6MPa
						08		0.8MPa
						10		1MPa
						…		……
						320		32MPa
公称直径							-10	DN10
							-65	DN65
							-100	DN 100
							…	……
							-1000	DN 1000

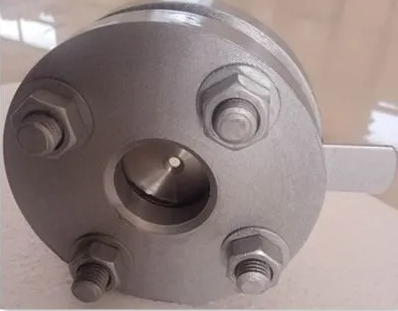

限流孔板实物图：
