环形孔板的基本原理和标准孔板基本相同，但结构相差甚远。环形孔板本身自带一段测量管，在测量管中部固定一块同轴的圆板，圆板由支撑架固定在管道上，适用于各种流体介质（气体、蒸汽、液体）的测量，例如饱和蒸汽、过热蒸汽、压缩空气、各种煤气、废气、冷却水、重油、渣油、燃料油、冷凝液、各种化工溶液等。环形孔板具有标准孔板结构简单、牢固、安装使用方便的特点，同时无需长的直管道，具有在恶劣的管道条件下工作的优点。

工作原理:

环形孔板依据的基本原理同标准孔板一样，适用于流体连续性方程和伯努力方程，所不同的是流体进入测量管段后，最小流通截面不一样，标准孔板最小流通截面是圆形，环形孔板最小流通截面是环形，把环形流通面等效成圆形流通截面，等效孔径为d，等效孔径比β=d/D,基本方程是：

Qm=0.12643

Qm：流经测量管的流体流量（㎏/h）

ε：流束膨胀系数，对不可压缩流体ε=1

D：测量管内径（mm）

C：流出系数

ρ：流体在工作状态下的密度（㎏/m³）

ΔP：压力差（kPa）

节流装置适用范围及有关技术指标:

节流件名称			适用管道（DN mm）	适用直径比B（d/D）	应用特点	流出系数不确定度Ec%	设计标准
角接取压标准孔板		环室式	50－500 50－500	0.2－0.75 0.2－0.75	适用于清洁介质其中GD结构适合高温高压条件下流量的测量	0.6－0.75%	ISO5167 GB/T2624－93
		夹紧环式	50－500	0.2－0.75	易于清除污物，可用于不太清洁流体流量的测量
		斜钻孔式	450－1000（3000）	0.2－0.75	易于清除污物，可用于不太清洁流体流量的测量
法兰取压标准孔板			50－1000	0.2－0.75	易于清除污物，适用于各种介质	0.6－0.75%	ISO5167 GB/T2624－93
径距取压标准孔板			50－1000	0.2－0.75	易于清除污物，适用于各种介质	0.6－0.75%	ISO5167 GB/T2624－93
角接取压标准喷嘴（ISA1932喷嘴）			50－500	0.3－0.8	压损小，寿命长，尤其适用于蒸汽流量测量	0.8－1.2%	ISO5167 GB/T2624－93
长径喷嘴			50－630	0.2－0.8	压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量	2.0%	ISO5167 GB/T2624－93
经典文丘利管	机械加工式		100－800	0.2－0.8	压力损失小，所需直管段小于孔板、喷嘴	1.0%	ISO5167 GB/T2624－93
经典文丘利管	粗焊铁板式		200－1200（2000）	0.4－0.7	压力损失小，所需直管段小于孔板、喷嘴	1.5%	ISO5167 GB/T2624－93
文丘利喷嘴			65－500	0.316－0.77	同上	1.2－1.75%	ISO5167 GB/T2624－93
1/4圆孔板			25－150	0.245－0.6	适用于低雷诺数	2.0－2.5%	DIN BS
锥形入口孔板			25－250	0.1－0.316	同上	2.0%	BS
圆缺孔板			50－1500	0.32－0.8	适用于赃污，有气泡析出或含有固体微粒的流体测量。	1.5%	DIN
偏心孔板			100－1000	0.46－0.84	适用于赃污，有气泡析出或含有固体微粒的流体测量。	1－2%	ASME
小孔板			12.5－40	0.2－0.75	适用于小管道流量测量	0.75%	ASME
透镜式孔板			12.5－150	0.2－0.75	适用于高压常温小管道流量测量	0.6－0.75%	ISO5167ASME
端头孔板			大于等于15	0.2－0.62		1.5－2.0%
双重孔板			25－400	0.2－0.8	适用于大流量测量
限流孔板

产品选型说明:

选型规格

说明

环形孔板

XMYB-HXKB

连接方式

法兰连接

直接焊接

0040

管道材质

碳钢

公称压力

0.25MPa

0.6MPa

1MPa

……

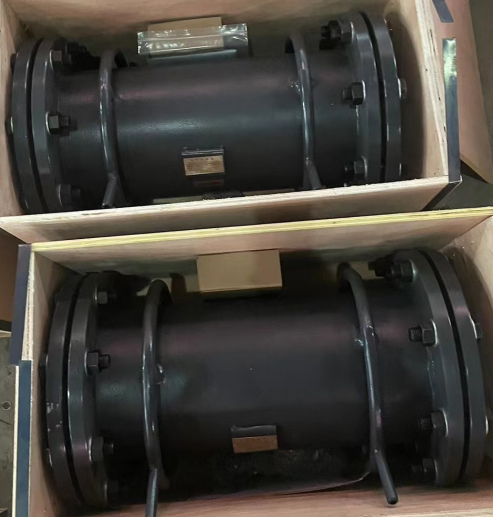

环形孔板实物图：
